Co je PTFE pás a proč se používá v sušicích, vytvrzovacích a balicích systémech

PTFE pásy nejsou běžné dopravní pásy. Jde o technické pásy určené pro provoz, kde je vysoká teplota, lepkavé materiály nebo agresivní chemie. Právě souhra jejich fyzikálních a chemických vlastností z nich dělá častou volbu tam, kde jiné pásy dlouho nevydrží.

Základní vlastnosti PTFE materiálu

PTFE je zkratka pro polytetrafluorethylen. Je to syntetický polymer složený z uhlíku a fluoru. Vzniká polymerizací tetrafluorethylenu, a díky tomu má vysokou molekulovou hmotnost a velmi dobrou tepelnou i chemickou stabilitu. Hlavní roli v tom hrají silné vazby mezi uhlíkem a fluorem, které patří mezi nejpevnější v organické chemii. Struktura PTFE je tvořena uhlíkovým řetězcem, kde je každý uhlík „obalený“ atomy fluoru. Tento fluorový „obal“ vytváří povrch, který odpuzuje vodu a je odolný vůči chemikáliím. PTFE proto skoro nereaguje s většinou chemických látek, včetně silných kyselin, zásad i rozpouštědel, a to i při vyšších teplotách.

Nepřilnavost PTFE souvisí s jeho velmi nízkou povrchovou energií. Povrch je hladký a málo reaktivní, takže se na něj většina látek špatně chytá. To je důležité v řadě výrobních procesů. Dalším výrazným znakem je velmi nízký koeficient tření - u PTFE může být už okolo 0,08. Díky tomu se snižuje opotřebení a také ztráty energie, například u kluzných ploch, ložisek nebo částí strojů. Celkově je PTFE vysoce výkonný fluoropolymer známý pro nepřilnavost, odolnost vůči chemii a práci ve velkém teplotním rozsahu.

Jak fungují PTFE pásy v průmyslových procesech

V dopravnících PTFE pomáhá k tomu, aby výrobky snadno sjely z pásu, aby se na pásu hromadilo co nejméně zbytků a aby pás vydržel dlouho. PTFE pásy se osvědčují tam, kde jiné materiály selžou - například v pecích a sušárnách, při kontaktu s oleji a barvami nebo i v mrazu. Na rozdíl od běžných pásů (např. pryž nebo PVC), které často dlouhodobě zvládnou jen zhruba 100-150 °C, si PTFE pásy drží tvar i nepřilnavost i při vyšších teplotách. Proto se často používají ve vysokoteplotních procesech a všude tam, kde je nutný nepřilnavý povrch.

Malé tření a nepřilnavý povrch také usnadňují čištění a uvolnění produktu. Údržba bývá rychlejší a je méně odstávek než u běžných pásů. Díky odolnosti proti chemikáliím a oděru se PTFE pásy hodí do provozů, kde by se standardní materiály rychle poškodily. Používají se v potravinářství, textilu, automobilovém průmyslu i na balicích linkách, kde je potřeba dlouhá životnost a stabilní výkon.

Klíčové výhody PTFE pásů pro sušicí, vytvrzovací a balicí systémy

PTFE pásy mají v průmyslu pověst materiálu, který snese tvrdé podmínky. Je to hlavně díky tomu, že v sobě spojují tepelnou stálost, nepřilnavost a chemickou odolnost. Právě tyto vlastnosti se hodí tam, kde se očekává stálý výkon v náročném provozu.

Odolnost vůči vysokým teplotám

Jedna z největších výhod PTFE pásů je práce při vysokých teplotách. Mnoho typů může dlouhodobě fungovat až okolo 260 °C (500 °F) bez poškození, a některé typy zvládnou krátkodobě i okolo 300 °C. To je důležité všude tam, kde je silné teplo - třeba u tepelného těsnění, v pecích nebo sušárnách. PTFE pásy si přitom obvykle drží tvar, nedeformují se a nesmršťují tak jako řada jiných materiálů, což pomáhá udržet stabilní chod linky.

Výhodou je i široký teplotní rozsah - zhruba od -190 °C až do +260 °C. Díky tomu se hodí jak do horkých pecí, tak do kryogenních mrazicích procesů. Je potřeba počítat s tím, že nad cca 260 °C se PTFE začíná rozkládat a může uvolňovat škodlivé výpary. Proto je nutné dodržovat doporučené limity a mít dobré odvětrání.

Nepřilnavý povrch a nízký koeficient tření

Nízká povrchová energie PTFE brání tomu, aby se na pásu držely lepivé směsi, potraviny (např. těsto nebo čokoláda), inkousty nebo roztavené plasty. To je důležité, protože ulpívání materiálu často znamená časté čištění, prostoje a také horší kvalitu výrobků. U tepelného těsnění, kde se roztavené fólie nebo plasty snadno přilepí, PTFE páska pomáhá k čistému oddělení a brání hromadění nánosů.

PTFE patří mezi materiály s nejnižším třením, takže snižuje odpor v pohybu. To znamená menší opotřebení, nižší spotřebu energie a delší životnost strojů. Díky spojení nepřilnavosti a nízkého tření je méně údržby, méně odpadu a provoz bývá celkově plynulejší. Čištění je rychlé, linka zůstává čistší a odstávky jsou kratší.

Vysoká chemická a mechanická odolnost

PTFE je chemicky velmi stálý materiál. Odolává mnoha chemikáliím – kyselinám, zásadám, rozpouštědlům i dalším agresivním médiím, a to i při vyšších teplotách. PTFE pásy od výrobce EDER si proto zachovávají vlastnosti i v prostředí, které by jiné materiály rychle zničilo. To je užitečné v chemickém průmyslu, farmacii nebo při zpracování potravin, kde je kontakt s různými látkami běžný.

Po mechanické stránce mají PTFE pásy dobrou rozměrovou stálost i při vyšších teplotách. Samotný čistý PTFE ale nemá vysokou pevnost v tahu a tlaku a může se rychleji obrušovat. Proto se často používají vyztužené varianty, například se skelnými vlákny, Nomexem, Twaronem nebo uhlíkem. Tyto verze zlepší pevnost, tuhost, odolnost proti oděru a tlakové zatížení a omezí tzv. studený tok (creep). PTFE je také dobrý elektrický izolant a má vysokou dielektrickou pevnost, takže se používá i v elektrotechnice a elektronice při vyšších teplotách nebo napětí, například v transformátorech nebo vysokofrekvenčních aplikacích.

Dlouhá životnost a nízké náklady na údržbu

Velkým přínosem PTFE pásů je méně údržby a delší životnost. Nepřilnavý povrch omezuje usazování zbytků a nečistot, takže je méně častého čištění a ručních zásahů. Chemická odolnost pak pomáhá v provozech, kde by jiné pásy rychle stárly, praskaly nebo se rozpadaly. PTFE pásy obvykle dobře snášejí opakované zahřívání i ochlazování, neloupou se a neztrácí vlastnosti tak rychle, což snižuje potřebu výměn.

I když mohou mít PTFE pásy vyšší pořizovací cenu než některé jiné materiály, v delším období často ušetří peníze. Dlouhá životnost a stálý výkon znamenají méně výměn, méně odstávek a méně práce na údržbě. Některé vícevrstvé pásy navíc lépe odolávají oděru a propíchnutí, což může náklady na výměny dál snížit.

Zvýšení produktivity a snížení prostojů

PTFE pásy často zrychlí výrobu a sníží počet prostojů. Díky nepřilnavosti a nízkému tření běží procesy plynuleji. V balicích strojích pomáhají k rychlému a čistému oddělení zatavených sáčků, což zrychluje cykly těsnění a zvyšuje výkon linky. Bez vhodné PTFE pásky se na těsnicích plochách rychle tvoří nánosy, což zhoršuje kvalitu svaru a zkracuje životnost stroje.

V dopravnících PTFE pásy snižují odpor, takže je pohyb plynulejší a spotřeba energie může být nižší. Stálé vlastnosti PTFE pásů také snižují riziko nečekaných poruch a pomáhají držet stejnou kvalitu výrobků. Antistatické PTFE pásy navíc řeší statickou elektřinu v balicích linkách, zlepšují vedení produktu a omezují prostoje. Výsledkem je vyšší produktivita, méně odpadu a nižší náklady na opravy a přepracování.

Typy PTFE pásů používaných v sušicích, vytvrzovacích a balicích procesech

Různé provozy potřebují různé typy PTFE pásů. Základ bývá podobný: nosná vrstva a na ní PTFE povlak. Výběr nosné vrstvy a typ povlaku pak určuje, jak se pás bude chovat v praxi.

Plné (kompaktní) PTFE pásy

Plné (kompaktní) PTFE pásy mají nosnou tkaninu (například skelnou nebo aramidovou), která je plně potažena PTFE. Taková stavba dává pásu pevnost, dobrou rozměrovou stálost a dlouhou životnost i při náročném provozu. Díky plnému povlaku mají velmi dobré nepřilnavé vlastnosti a vysokou odolnost vůči chemii. Hodí se tam, kde je důležitý čistý povrch a ochrana před agresivními látkami. Často se používají v balicích a těsnicích strojích, kde je potřeba hladký povrch pro čisté a stabilní spoje. Existují i samolepicí varianty, které zjednoduší montáž na topné lišty nebo jiné části zařízení.

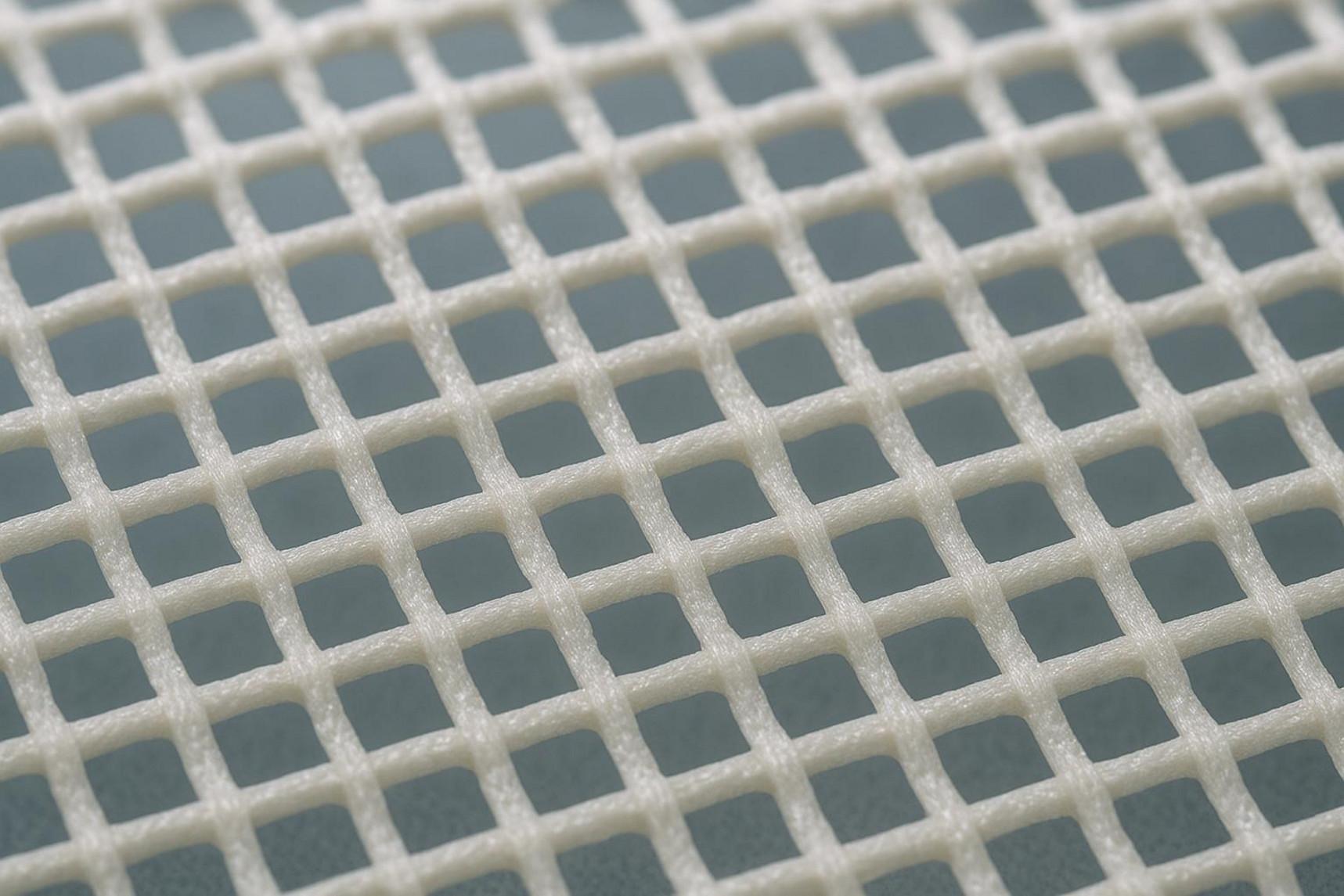

Síťované PTFE pásy pro lepší proudění vzduchu

Síťované PTFE pásy jsou určené pro místa, kde je potřeba dobrý odvod tepla a vlhkosti a volný průchod vzduchu. Nosná vrstva bývá skleněná, kevlarová nebo kombinovaná tkanina s otevřenou sítí (oka se často pohybují zhruba od 0,5 do 10 mm) a na ní je PTFE povlak. Otevřená struktura umožní, aby horký nebo chladicí vzduch procházel skrz pás. To se hodí pro sušení, vytvrzování nebo chlazení produktů. Síťované pásy podporují proudění vzduchu a často zkrátí dobu schnutí. Používají se například v sušicích pecích pro textil, při dehydrataci potravin, ve vytvrzovacích tunelech pro sítotiskové barvy nebo ve smršťovacích tunelových dopravnících na balicích linkách.

Skloteflonové a speciální vícevrstvé konstrukce

Skloteflonové pásy mají nosnou vrstvu ze skleněné tkaniny potažené PTFE. Nabízí vysokou pevnost, stabilní rozměry a dobrou odolnost vůči chemii i teplotám. Pásy se spojují do nekonečných smyček různými typy spojů a používají se v balicím, oděvním a potravinářském průmyslu i při zpracování plastů, papíru a v tisku. Kvůli delší životnosti a menšímu třepení mívají okraje často lemované a prošité.

Pro náročné provozy existují laminované a vícevrstvé pásy, které lépe odolávají oděru, propíchnutí a také olejům nebo tukům. V těchto konstrukcích se mohou používat kevlarové a nomexové fólie, které jsou schválené pro styk s potravinami a dobře snášejí vlhko i páru. Tloušťka síťovaných pásů bývá přibližně 0,2 až 1,35 mm a šířka zhruba 300 až 4200 mm, což umožňuje použití v různých typech strojů.

Praktické využití PTFE pásů v různých odvětvích

Díky spojení vysoké teplotní odolnosti, chemické stability a nepřilnavého povrchu se PTFE pásy používají v mnoha průmyslových oborech. Hodí se tam, kde je potřeba spolehlivost, čistota a plynulý chod výroby.

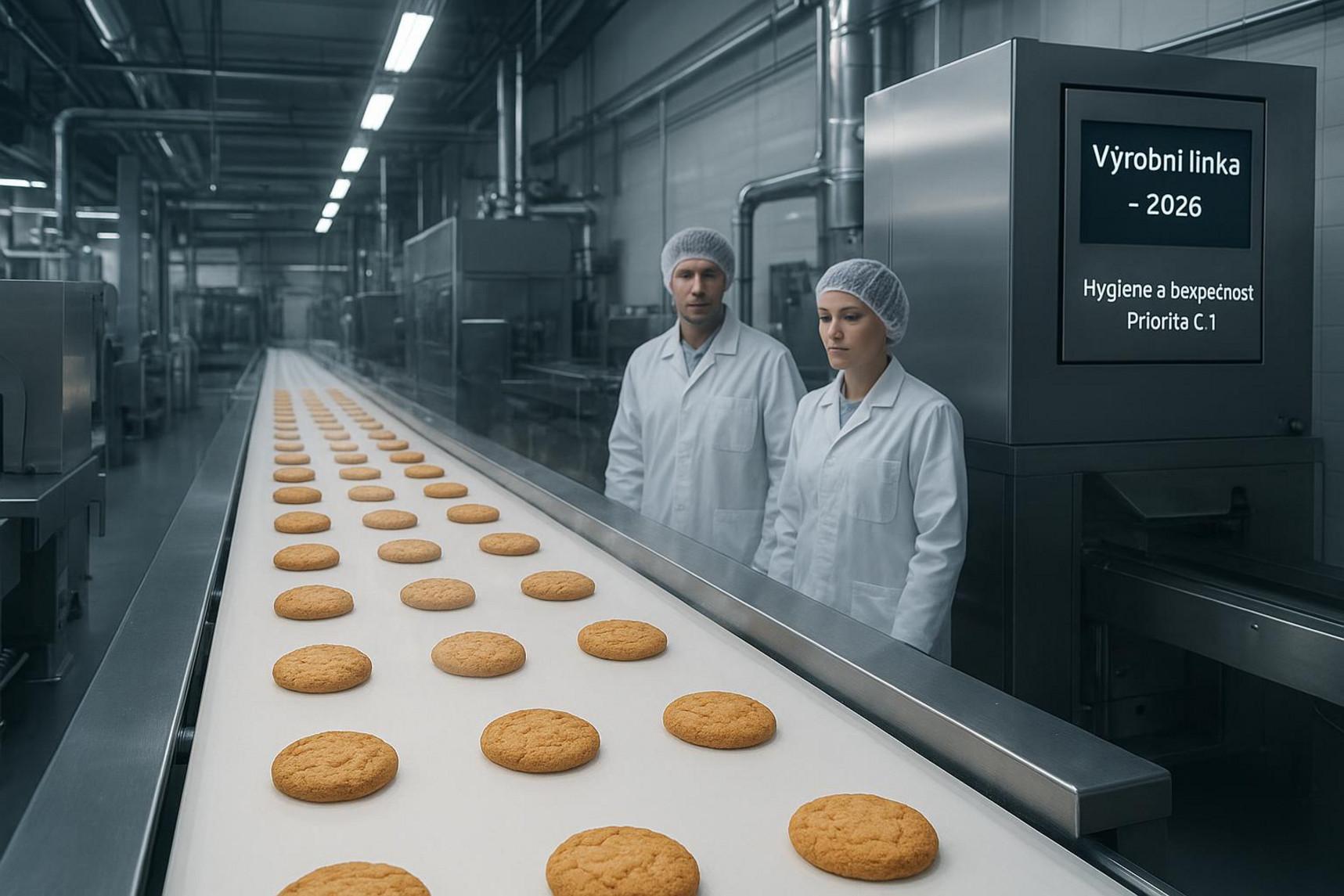

Použití v potravinářství: dopravníkové pásy a balicí stroje

V potravinářství jsou nepřilnavé a hygienické pásy velmi důležité. PTFE pásy se používají na dopravníky, skluznice a válečky, aby se na nich nedržely zbytky potravin, jako je těsto, cukrovinky, koblihy nebo čokoláda. Pomáhá to udržet hygienu a plynulý provoz. Čištění PTFE povrchů bývá rychlejší, což zkracuje prostoje a usnadňuje splnění přísných hygienických pravidel. Na povrchu se méně drží špína i bakterie a čištění mezi šaržemi je rychlejší, což má přímý vliv na bezpečnost potravin i stejnou kvalitu výrobků. PTFE pásy splňují požadavky ES 1935/2004 a FDA a hodí se například při výrobě tortill, pity nebo pizza základů. Používají se i pro kryogenní mrazení potravin, které je čím dál běžnější.

Vytvrzování, sušení a tepelné procesy v průmyslu

PTFE pásy se používají i mimo potravinářství. V letectví chrání díly vystavené vysokým teplotám, například v proudových motorech a výfukových systémech, kde fungují jako izolační vrstva a pomáhají chránit citlivé části před teplem. V elektronice se uplatní při výrobě desek plošných spojů a při pájení, protože snesou vysoké teploty a chrání citlivé součástky. Díky dobrým dielektrickým vlastnostem a tepelné stabilitě se PTFE pásky a fólie používají jako izolace v elektrických zařízeních, například v transformátorech nebo vysokofrekvenční elektronice. Nehořlavost navíc zvyšuje bezpečnost, což je důležité třeba u kabeláže v letadlech.

PTFE se používá také v chemickém průmyslu (těsnění, výstelky potrubí, ventily), ve farmacii (sterilní přeprava kapalin) i v textilním průmyslu (povlaky forem, pásy pro laminaci). Na balicích linkách, hlavně v elektronice nebo při práci s fóliemi, může statická elektřina zhoršovat vedení produktu a přitahovat nečistoty. Antistatické PTFE dopravníkové pásy pomáhají náboj odvádět, zvyšují spolehlivost a snižují prostoje, takže provoz běží plynuleji a bezpečněji.

Jak vybrat správný PTFE pás pro konkrétní systém

Správný výběr PTFE pásu má velký vliv na výkon, životnost a stabilitu výroby. Je potřeba zohlednit technické parametry i to, jakou podporu nabídne dodavatel.

Parametry výběru: šířka, délka, typ spojení, substrát

Při výběru je potřeba hlídat několik bodů. Důležitá je šířka pásu, aby seděla na dopravník a měl pás správnou oporu. Dále délka a způsob provedení smyčky - jestli potřebujete nekonečný pás, nebo pás se spojem (to záleží na konstrukci stroje a možnostech montáže). Důležitý je i typ spoje: může být přesahový, tupý nebo zkosený. Pokud chcete delší životnost a méně třepení, dává smysl zvážit zesílení okrajů, například lemování nebo prošití.

Další klíčový bod je volba substrátu (nosné vrstvy) a povlaku. Může jít o skelná vlákna, Kevlar, síťovinu nebo pevnou fólii - liší se i tloušťka a povrchová úprava. Substrát ovlivňuje mechanické vlastnosti (pevnost, odolnost proti oděru), zatímco PTFE povlak dává nepřilnavost a odolnost vůči chemii. Důležité jsou i prvky pro vedení pásu, například antistatická úprava, okrajové profily nebo vodicí prvky, které pomáhají držet pás v ose a snižují riziko sjíždění.

Kvalita, certifikace a podpora od výrobce

Kromě parametrů pásu je dobré sledovat i zkušenosti výrobce a úroveň podpory. Kvalitní výrobce, jako je například EDER s více než 35 lety zkušeností a pozicí jednoho z nejvýznamnějších evropských výrobců, dokáže dodat správné provedení spojů, zesílení okrajů a výrobek, který bude dlouho fungovat. Důležitá je také certifikace kvality ISO (např. ISO 9001), která ukazuje na řízené a stabilní výrobní postupy. Zkušenosti s fluoroplastovými pásy a moderní vybavení pro přesné řezání a tkaní jsou další známky, že dodavatel je spolehlivý.

Dobrý dodavatel umí doporučit vhodné provedení podle teplotního rozsahu nosné tkaniny (např. skleněná tkanina -150 °C až 260 °C, aramidová -73 °C až 220 °C), podle zatížení a napnutí pásu, podle typu přepravovaného materiálu i jeho chemických vlastností a také podle požadavků na styk s potravinami. Správná volba pomáhá stabilní výrobě a delší životnosti zařízení, proto se vyplatí koupit kvalitní pás a mít k tomu i odbornou podporu.

Údržba a prodloužení životnosti PTFE pásů

I když jsou PTFE pásy odolné a často vydrží dlouho, správná montáž a pravidelná údržba mají velký vliv na to, jak dlouho budou dobře fungovat. Pokud se tyto věci podcení, může se pás opotřebovat dřív a výroba bude stát.

Správná instalace a napínání pásu

Základ je správná instalace. Používejte jen takové napnutí, které je opravdu nutné - přepnutí může poškodit pás i jeho nosnou vrstvu. Dále je potřeba zkontrolovat, že válečky jsou rovnoběžné a nejsou prohnuté, protože to vede k nerovnoměrnému opotřebení a špatnému vedení pásu. Oporu pod pásem je třeba nastavit podle hmotnosti přepravovaného materiálu a podle tepelné roztažnosti pásu, aby se pás neprověšoval a nedeformoval.

U úzkých pásů nebo u vysokých rychlostí se často používají okrajová vedení a sledovací prvky. Pomáhají držet pás ve správné dráze, brání sklouznutí a snižují riziko poškození okrajů. Dobrá instalace a seřízení jsou základ pro plynulý provoz a dlouhou životnost PTFE pásu.

Doporučené postupy pro čištění a pravidelnou údržbu

Pravidelné kontroly a čištění jsou nutné. Doporučuje se kontrolovat spoj a hrany pásu, jestli se netřepí nebo nejsou opotřebené. Jakmile se objeví poškození, je lepší ho řešit hned, aby se problém nezvětšil. Povrch pásu je dobré pravidelně čistit od zbytků materiálu. Díky nepřilnavosti PTFE je čištění většinou rychlejší než u jiných pásů, takže údržba zabere méně času a je méně odstávek.

Důležitá je i týdenní kontrola vyrovnání a vedení pásu. Pokud pás běží mimo osu, životnost se výrazně zkracuje, protože se zatěžuje nerovnoměrně. Pokud vidíte, že se pás prodlužuje, povlak se zhoršuje nebo je poškozená nosná vrstva, je čas na výměnu. Když se tyto jednoduché kroky dodržují, pásy vydrží déle a výroba může běžet stabilně.

Časté dotazy k použití PTFE pásů v sušicích, vytvrzovacích a balicích systémech

Při rozhodování o PTFE pásech se často řeší, v čem jsou lepší než běžná řešení a jaké mají limity. Níže jsou nejčastější otázky.

Proč jsou PTFE pásy vhodnější než běžné dopravní pásy?

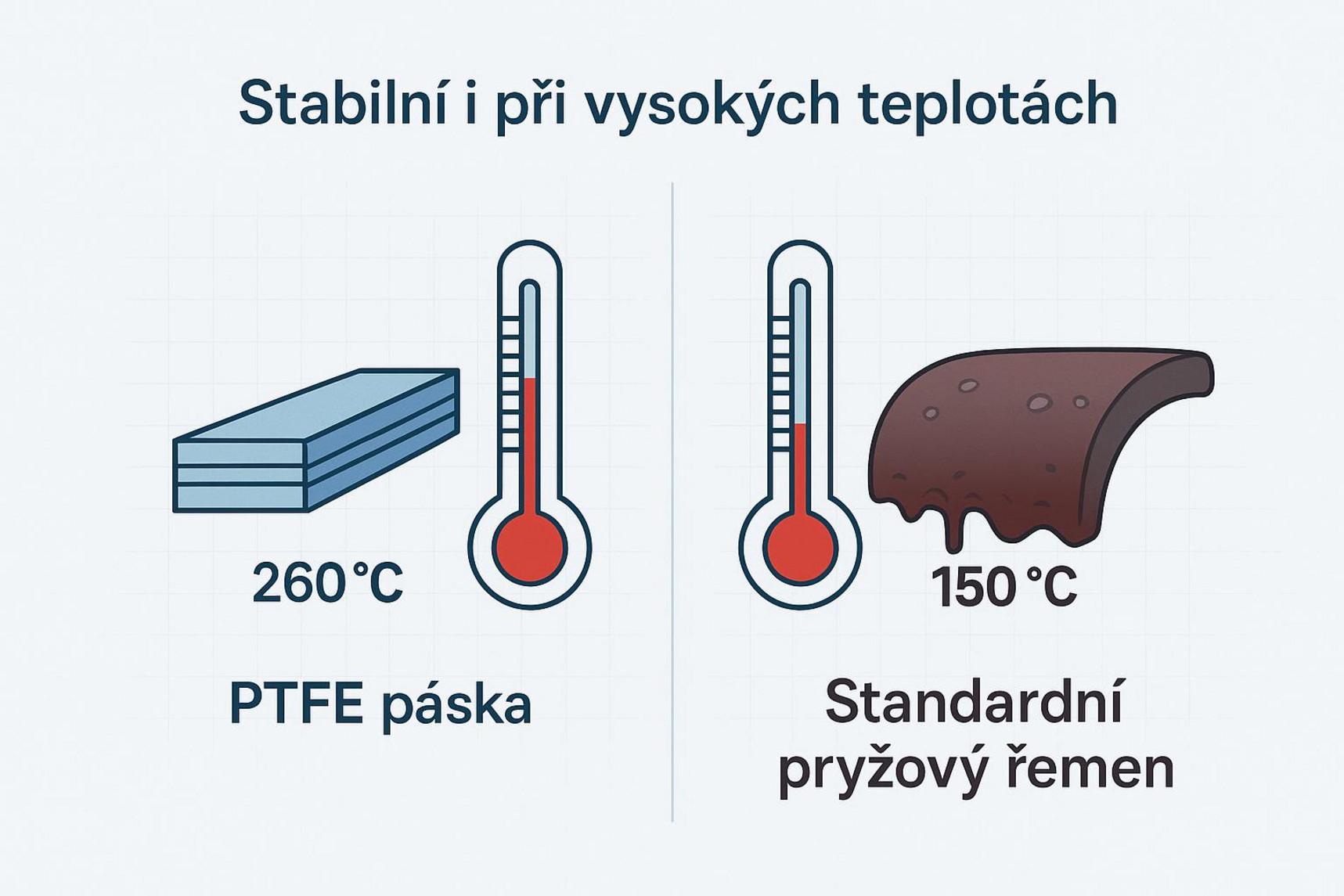

Rozdíl je hlavně ve vlastnostech. Běžné pásy (např. pryž nebo PVC) mívají dlouhodobou pracovní teplotu přibližně jen 100-150 °C. PTFE dopravníkové pásy si drží tvar i nepřilnavost i při vysokých teplotách, často až do 260 °C (a někdy i výš podle typu nosné vrstvy). To je důležité hlavně pro sušení a vytvrzování.

Další výhoda je nepřilnavost. Běžné pásy mívají jen průměrný nepřilnavý efekt a často potřebují další nátěry nebo úpravy. PTFE má nepřilnavý povrch přirozeně a bez dalších přísad. U chemické odolnosti platí, že klasické pásy mají limity a některá rozpouštědla je mohou poškodit. PTFE je ve většině běžných podmínek chemicky „neutrální“, takže odolává mnoha agresivním látkám. A nakonec údržba: čištění standardních pásů může být složitější a znamenat delší prostoje, zatímco PTFE se díky nepřilnavosti čistí snáz.

Jaké jsou hlavní omezení použití PTFE pásů?

PTFE pásy mají i své hranice. Jedna z nich je teplota: nad zhruba 260 °C se PTFE začne rozkládat a může uvolňovat škodlivé výpary. Proto je nutné držet se doporučených limitů a mít dobré větrání.

Druhé omezení je mechanická pevnost čistého PTFE. Samotný PTFE nemá vysokou pevnost v tahu a tlaku a může se rychleji obrušovat. V praxi se to řeší vyztuženými variantami (skelná vlákna, uhlík, bronz), které zlepší pevnost a odolnost proti opotřebení a omezí creep při zatížení. U pásů s plnidly (např. uhlík, bronz) je ale potřeba počítat s tím, že u některých oxidačních činidel může být chemická odolnost nižší. Také je pravda, že pořizovací cena bývá vyšší, ale často se vrátí díky delší životnosti, menší údržbě a menším prostojům.

Shrnutí hlavních přínosů PTFE pásů pro moderní průmyslovou výrobu

V průmyslové výrobě, kde se řeší výkon a spolehlivost, se PTFE pásy staly běžnou součástí mnoha linek. Nejde jen o samotný transport materiálu. PTFE pásy pomáhají držet stabilní proces, snižují množství nečistot na lince, zkracují prostoje a často zlepší kvalitu výstupu. Pro mnoho firem jsou také dlouhodobou investicí, která ušetří čas i náklady spojené s častými výměnami a údržbou.

PTFE pásy mohou mít i přínos z pohledu odpadu a spotřeby. Díky dlouhé životnosti se vyhazuje méně opotřebených dílů a díky plynulejšímu chodu se může snížit i spotřeba energie. Vývoj PTFE materiálů navíc pokračuje a na trhu se objevují nové varianty a úpravy pro další typy procesů. PTFE pásy tak zůstávají důležitou součástí moderních sušicích, vytvrzovacích i balicích systémů, kde je potřeba stabilní výkon v náročných podmínkách.

Autor: EDER PTFE SOLUTIONS
